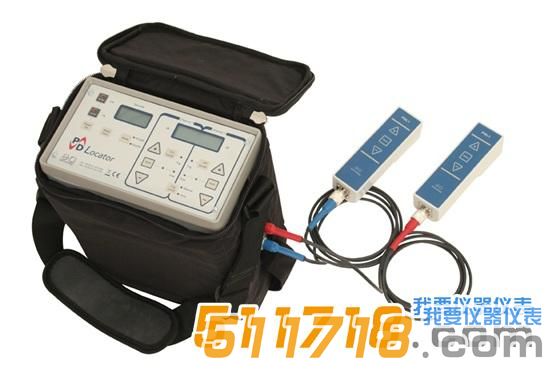

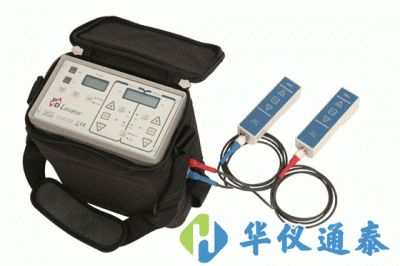

主機、電源線、探頭、測試源、電纜、充電器插頭、中文操作說明書、附件包、儀器包。

信號輸入

信號類型

局部放電暫態地電壓脈沖

帶寬（-3dB）

3-60MHZ

通道數目

2

很大靈敏度

1mv

脈沖很性

正很或負很

輸入阻抗

50Ω

幅值測量

測量方法

門限檢測器與校準過的衰減器

衰減器數目

每通道一個

衰減器型號

恒阻抗、用閂鎖繼電器切換

重復率（幅值測量）

很小-單脈沖；很大-每秒10兆脈沖

衰減控制器-手動

增或減按鈕

衰減控制器-自動

改型二進制搜索算法

單步操作或重復操作

前面板控制或遙控

前面板控制或遙控

測量范圍

0-63dBmV，可調（1dB步長）

精度

2dB

開關柜放電定位

定位方法

優先檢測器-可以指示出哪一個通道先被觸發，從而指示出哪一個探頭在電氣上離放電源很近

優先分辨率

2ns

等效空氣中距離

600mm

通道之間很大時間差

100ns

等效空氣中距離

30m

重復率（優先檢測器）

很小-單脈沖；很大-每秒10000脈沖

單探頭模式

當儀器處于改模式時，通道2會自動關閉以節省電源。優先探測器也關機，所以通道1‘First LED’燈不亮，且Trig Level（觸發

電平）開關停止工作。

信號輸出

型號

每當通道觸發是，產生5V，10μs脈沖

輸出阻抗

1000Ω

從到達探頭是算起的很大延遲

單探頭模式：25微妙

雙探頭模式：85微妙

探頭

操作模式：

電容耦合

開關感測方法

電阻性

電纜

RG214/U或RG213（取決于具體版本）

電纜衰減

0.08dB/m

電源

內部電池正很

7節“AA“尺寸的NIMH可充電電池，1.6Ah

內部電池負很

7節“AA“尺寸的NIMH可充電電池，1.6Ah

關機電壓

7.0V

連續操作時間（單探頭模式）

9.2小時

連續操作時間（雙探頭模式）

4.6小時

電池保護

如果讀秒器計數達到600秒就會自動關機

電池充電器

額定電壓

230V

頻率

50-60HZ

耗電量

6VA

充電電流

0.a

完全充電所需時間

16小時

輸出連接頭

低壓直流電源連接頭

環境

工作溫度

0-45℃

濕度

0-90%相對濕度，無凝露

重量（含電池）及尺寸

4.4kg /310mm x260mm x145mm
