意大利AMS煙道內顆粒物采樣系統，其探頭可將濾膜支架安裝到前端，放入煙道中，煙氣經過進氣嘴進入;意大利AMS煙道外顆粒物采樣系統手動系統采樣時，先測量煙道內狀態，然后選擇合適尺寸的進氣嘴進行正式采樣。

煙道內顆粒物采樣系統

——采樣符合EN-13284和EPA 17

煙道內采樣

意大利AMS公司的煙道內顆粒物采樣系統，其探頭嚴格按照EN13284-1和EPA Method 17設計和生產。該探頭可將濾膜支架安裝到前端，放入煙道中，煙氣經過進氣嘴進入。

IsoFlow202等速計算器，可測量流速、壓差和溫度。關于煙氣狀態的*有數據都會被計算和存儲，并在采樣設置前進行查看。

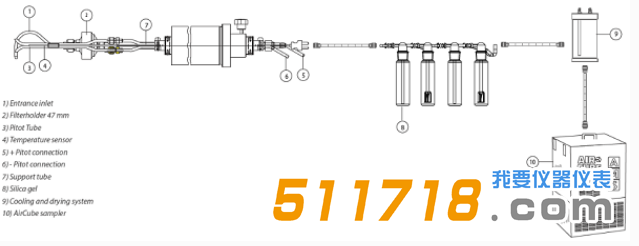

手動采樣方法 (EN-13284、EPA-17)

AirCube + IsoFlow

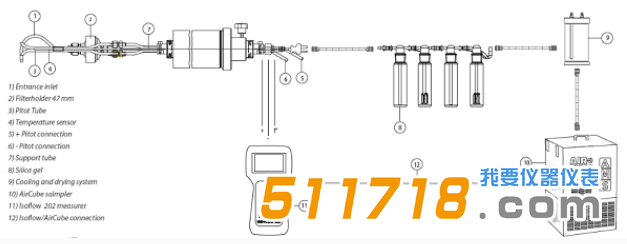

半自動采樣方法 (EN-13284、EPA-17、ISO 9096)

Com2-HE + IsoFlow

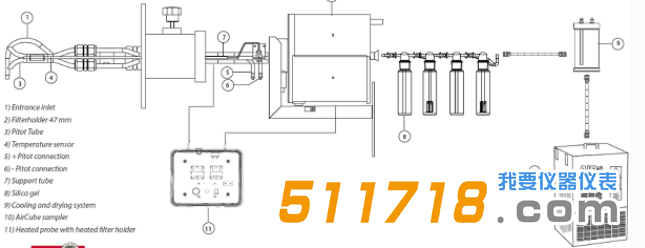

自動采樣方法 (EN-13284、EPA-17、ISO 9096)

Com2-ISO / HE-ISO

采樣步驟

在代表性的采樣點，通過一段時間的等速采樣，已知體積的氣體通過主氣路抽入。樣氣中的顆粒物被已稱重的濾膜過濾，濾膜將會經過干燥后稱重。通過濾膜前后質量差和樣氣體積計算顆粒物濃度。

可提供組裝好的探頭，包括皮托管和熱電偶溫度計。探頭的*有組件，使用者都能夠自行拆卸和單獨使用。

煙道外顆粒物采樣系統

——采樣符合EN-13284和EPA 5

煙道外濾膜支架與加熱采樣頭

EN13284中老二種采樣系統為等速加熱采樣頭，加上后置的配有加熱過濾箱的濾膜支架。該方法即可使用手動采樣系統也可以使用自動采樣系統，符合ISO-9096。手動系統采樣時，先測量煙道內狀態，然后選擇合適尺寸的進氣嘴進行正式采樣。根據ISO 3966:77規定，煙氣流速的測量*須使用標準L型皮托管，否則只能使用經過標準皮托管進行校準的S型皮托管。

加熱采樣頭與外接加熱濾膜支架

進氣嘴和濾膜之間為吸管，其長度*須足夠長，才能接觸到所要的采樣點。吸管和濾膜支架*須控制溫度，防止水蒸氣冷凝，以及避免由于酸性氣體的高露點導致過濾困難。通常濾膜直徑為50mm，流速為1~10m3/h，每個采樣點的采樣時間為30~60分鐘。推薦使用含有有機粘結劑的濾膜，石英纖維濾膜或PTFE覆蓋的玻璃纖維濾膜(很大使用溫度280℃)不會對顆粒物產生干擾。玻璃纖維濾膜也可以使用，但是可能會與某些組分發生反應，造成干擾。

手動采樣可由AirCube系列的任一采樣泵與IsoFlow 201 Pro等速參數計算器配合完成;

自動等速采樣符合ISO-9096和ISO-10780標準，由AirCube? COM2 ISO和AirCube? HE ISO采樣泵進行采樣，或者由AirCube? Com2和HE采樣泵直接與IsoFlow 201 Pro等速參數計算器連接。

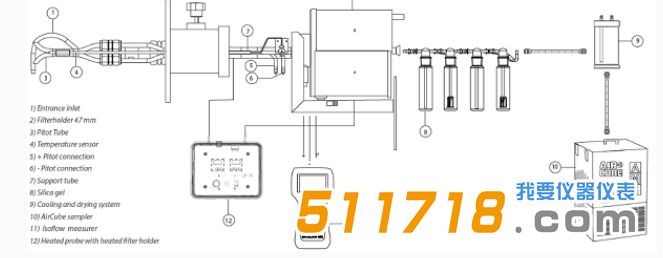

手動采樣模式(EN-13284-1、EPA-5)

半自動采樣模式(EN-13284-1、EPA-5、ISO9096)

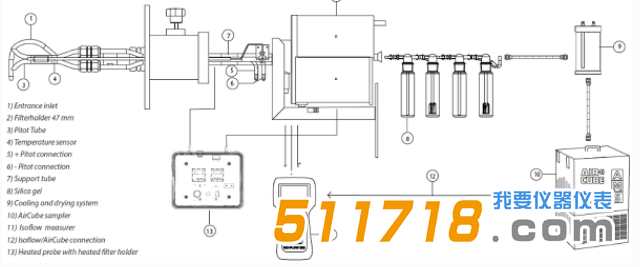

自動采樣模式(EN-13284-1、EPA-5、ISO9096)
