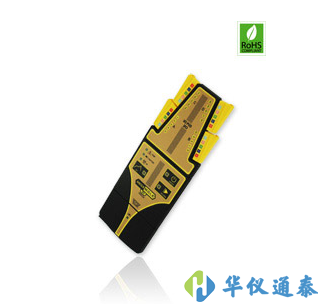

美國ECD MEGAM.O.L.E.20熱剖面儀產品簡介：

為了確保高可靠性、高價值的印刷電路板(PCB)上高密度地安放熱電偶，ECD的MEGAM.O.L.E.20提供了具有20通道輸入功能，適合您要求的軟件包以及可定制的數據提取。

厚度僅有7.2mm的MEGAM.O.L.E. ? 能滿足您的期望，使您所做的決策，能在品質保證與管理層、客戶、OEM-EMS的有效溝通中占據優勢。

美國ECD MEGAM.O.L.E.20熱剖面儀產品特征：

提供數據豐富的溫度曲線，測量數據涵蓋整個組裝板及盡可能多種類的器件

150萬個采樣記錄點，可儲存96次測量結果，可測試一整天，晚上再下載至您的電腦

USB連接–一根數據線即可實現上傳設置、下載數據和電池充電

wan能充電器(雙電壓)包括了插頭配件，無需額外再購買其他配件

M.O.L.E.可用狀態指示燈，避免未準備就緒時進行無效測量

專有的"OK"鍵，即時判斷曲線是否符合工藝要求，操作簡單

4組，每組5個快速連接式及微型熱電偶管理傳感器電線

隔熱保護盒和熱電偶適配接頭，可應對廣泛的工藝過程之需求。

迄今為止較薄的溫度測量?jī)x，尺寸為7.2 mm- {7"/177mm X 2.5"/63.5mm X .28"/7.2mm}

20個通道的I/O Pod存儲有工藝及經驗設置數據，您可以使用具有相同MegaM.O.L.E.?模塊和電源組的多個Pods來使其與測試件保存在一起。

遠程開始/停止錄制使用MEGAM.O.L.E.RF選項

美國ECD MEGAM.O.L.E.20熱剖面儀產品優勢：

對于大型復雜電路板可測試20個位置，提升溫度曲線的測試精度，滿足OEM和研發需求。

20個通道上150萬個采樣點記憶意味著能應對任何規模的爐溫曲線測試工作。

用MEGAM.O.L.E.? 無線連接選項進行遠程控制記錄的開始/停止，并在屏幕上實時觀看工藝溫度曲線

對低間隙層壓和金屬化、寬輸送帶、經濟晶圓儀器、龐大且復雜的印刷電路板、真空、無作用加熱爐和熱處理爐而言是不可或缺的

工程師在M.O.L.E.?MAP軟件中設置關鍵參數，如：斜率，浸潤溫度，熔點以上的時長和峰值溫度等，然后操作工只需簡單地按"OK"按鈕便可知道所測量的溫度曲線是否符合工藝要求

支持MEGARIDER? PTP?系列工藝托盤!

遠程啟動/停止記錄并使用MegaM.OLE? RF選項在屏幕上實時觀看過程配置文件

美國ECD MEGAM.O.L.E.20熱剖面儀技術參數：

熱電偶輸入：20K型熱電偶“納米”型連接器

溫度測量范圍：-100至1271°C(-148 至 2,319°F)

準確性：+/- 1° C (1.8°F)

分辨率：0.056°C (0.1°F)

采樣頻率：0.1秒至24小時

數據存儲：下載前150萬個數據點或96次運行

工作溫度范圍：-40°至+85°C(-40至185°F)

尺寸：178 毫米 x 64 毫米 x 7.2 毫米(7 英寸 x 2.5 英寸 x0.28 英寸)

電源：可充電鋰聚合物

美國ECD MEGAM.O.L.E.20熱剖面儀配置清單：

套件如下：

MEGA M.OLE? 熱分析儀

MEGA M.OLE? 20 輸入/輸出模塊

MEGA M.OLE? 可充電電源組電池

快速參考指南

不銹鋼隔熱箱

黃色夾克隔熱罩

MEGA M.OLE? 20 熱電偶套件(包括：4 套 5 件玻璃色標 36 規格 [.005”/.127mm]、3 英尺/914毫米900F/482C、鋁和聚酰亞胺膠帶、高溫焊料和收納袋)

MOLE? 地圖軟件

PC USB 2.0 電纜(設置和下載)

電源組電池充電器

手提箱
